作者 吴月荣
一、术语及定义
1.红外吸收光谱
当一定频率的红外光照射样品时，分子吸收与其振动或转动能级差相匹配的红外辐射能量，引起分子偶极矩的净变化，发生从基态到激发态的振动能级跃迁。记录红外光的百分透射比（或吸光度）与波数（或波长）的关系曲线，即得到红外吸收光谱。红外光谱通常指中红外区（400~4000 cm⁻¹）的分子振动光谱，广泛应用于有机化合物、无机材料及生物分子的结构鉴定与定量分析。
2.拉曼散射
当一束频率为 ν₀ 的单色激发光照射透明介质时，在透射光方向及垂直方向上，除存在与入射光频率相同的瑞利散射外，还会出现一系列频率为 ν₀ ± Δν 的微弱散射光，该现象称为拉曼散射。其物理本质为入射光子与样品分子发生非弹性碰撞，导致能量交换，从而使散射光频率发生偏移。
3.拉曼位移
入射光频率 ν₀ 与拉曼散射光频率 ν_R 之差（Δν = ν₀ - ν_R）定义为拉曼位移，通常以波数（cm⁻¹）表示。该位移量仅取决于样品分子的振动或转动能级差，与激发光频率无关，因此可作为分子振动的"指纹"标识。
4.红外光谱与拉曼光谱的互补性
红外光谱与拉曼光谱同属分子振动光谱，但探测逻辑截然不同。红外光谱的信号源于"光子吸收"——当分子振动伴随偶极矩变化（如极性键O-H、C=O的伸缩振动）时，光子被吸收形成特征吸收峰；拉曼光谱的信号则源于"光子散射"——通过捕捉激光光子与分子碰撞后非弹性散射的能量差，记录分子振动中极化率变化的模式。
红外光谱常用于研究极性基团的非对称振动，而拉曼光谱常用于研究非极性基团与骨架的对称振动。两者并非"替代关系"，而是"互补关系"——红外擅长检测极性键，拉曼擅长检测非极性键。例如，在分析聚硫橡胶时，红外光谱可清晰呈现C-O键吸收峰，拉曼光谱则精准捕捉S-S键特征峰，二者结合才能实现完整结构解析。掌握和运用这两种光谱技术，在分子定性、定量、分子结构及表面形态等研究中具有重要的指导意义。
5.拉曼光谱
将拉曼散射光按频率（或波数）展开，记录散射光强度随拉曼位移变化的谱图，即称为拉曼光谱。该光谱直接反映了分子中化学键、官能团及晶格振动等微观结构信息。以对二甲苯（PX）为例，在400~1650 cm⁻¹范围内呈现多个尖锐谱峰，分别对应苯环呼吸振动、C-H弯曲振动及甲基变形振动等特征模式，谱图如同分子的"光学条形码"，是定性鉴别分子种类的有力工具。
6.拉曼特征峰
在混合体系的光谱中，若某一拉曼峰仅归属于特定组分的分子振动，而不受其他组分干扰，则称该峰为该组分的"拉曼特征峰"。以乙苯（EB）、对二甲苯（PX）、间二甲苯（MX）、邻二甲苯（OX）及对二乙基苯（PDEB）组成的五元混合体系为例，各纯组分的局部拉曼光谱表明：在400~900 cm⁻¹谱段内，PX虽然具有4个拉曼峰，但仅有位于462 cm⁻¹和831 cm⁻¹的两个峰为其独有的特征峰，其他峰位与邻组分发生重叠，故不宜用于定量分析。
7.拉曼定量分析模型
在激发光功率、光学采集效率及环境温度等实验条件保持恒定的前提下，待测组分的某一特征峰高度（或峰面积）与其在混合物中的浓度呈正比关系。基于一组已知浓度的标准样品，通过化学计量学方法（如最小二乘回归、主成分回归等）建立特征峰强度与浓度之间的数学函数表达式，即称为拉曼定量分析模型。96个不同PX浓度梯度的混合样品在831 cm⁻¹处的特征峰高度变化表明，峰高与浓度呈现良好的线性递增趋势，验证了该模型的理论基础。
二、工作原理
1.在线拉曼分析仪的工作原理
在线拉曼分析仪的核心流程如下：
高稳定性半导体激光器发出的窄线宽激发光（常见波长为785 nm或532 nm），经专用传输光纤引导至拉曼探头，探头前端的聚焦透镜将激光汇聚于采样管内的流动待测样本上，激发出携带分子振动信息的拉曼散射光。后向散射的拉曼信号经由同一探头中的收集光纤捕获，并通过长距离低损耗光纤回传至分析仪主机。
信号光进入光纤光谱仪后，经光栅分光、CCD阵列检测及模数转换，生成数字化的原始拉曼光谱。最终由嵌入式工控机运行光谱预处理算法（包括暗电流扣除、宇宙射线剔除、基线校正及平滑滤波）和定量分析模型，实时计算得出待测样本中各组分的质量分数或其他品质指标（如辛烷值、馏程等）。整个采集、处理及输出周期可控制在1分钟以内，满足在线实时监控需求。
2.在线红外分析仪的工作原理
在线红外分析仪的工作原理与拉曼类似但有所区别。以傅里叶变换红外光谱（FTIR）技术为例，其核心在于迈克尔逊干涉仪：光源发出的红外光经干涉仪调制后形成干涉光，通过样品池时，样品分子选择性吸收特定频率的红外辐射，使干涉图发生相应变化，再经计算机进行傅里叶变换数学处理，即可还原为红外吸收光谱。
在线FTIR分析仪通常采用衰减全反射（ATR）探头技术，将探头直接插入反应釜或工艺管线内部，对反应液或工艺流体进行连续、自动的原位采样分析。ATR探头基于光在晶体与样品界面发生全反射时产生衰减的原理，无需复杂的透射样品池，也无须取样和样品制备，可实时原位监测组分浓度变化。
三、结构组成

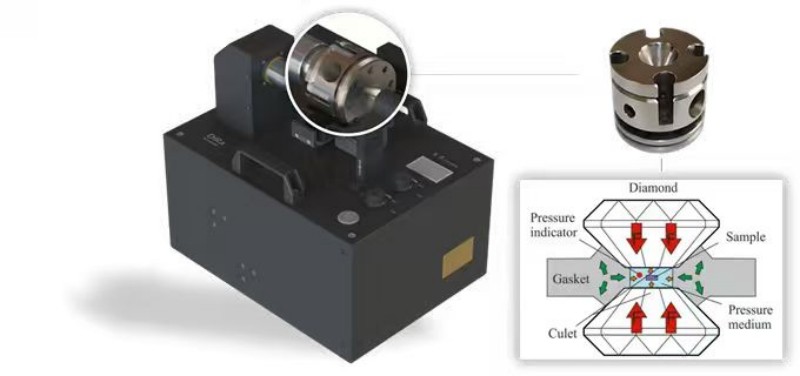

1.在线拉曼分析系统的结构组成
在线拉曼分析系统采用分布式架构，主要由现场采样装置和分析仪主机两大部分构成，两者之间通过标准石英光纤实现激发光和信号光的长距离双向传输。
a.现场采样装置
采用全本安防爆设计，内部无任何有源电子元器件，无需现场供电，可直接安装于工艺管道旁或反应釜侧壁。采样装置内集成拉曼探头、光学窗口及流通池，样气或液体以常压或高压状态流过流通池，探头透过耐压蓝宝石窗片进行原位非接触测量。该装置结构简单、密封可靠，日常维护仅需定期清洁窗片。
b.分析仪主机
集成于正压防爆柜或标准机柜内，核心硬件包括：
激光器模块：提供稳定功率、窄线宽的激发光源，并配备温度及功率反馈控制电路，确保长期运行漂移≤1%。 光纤光谱仪：内置高灵敏度背照式CCD探测器及透射光栅，光谱分辨率优于2 cm⁻¹，覆盖200~3500 cm⁻¹的拉曼位移范围。 光路切换矩阵（多通道选配）：采用机械式或电光式光纤开关，可在不同采样通道间快速切换，实现最多16个流路的循环测量。 嵌入式计算机系统：运行Linux或Windows Embedded实时操作系统，内置光谱采集卡、模型运算引擎及Modbus TCP/RTU通信模块。
主机输出接口除标准的Modbus数字通信外，还提供4~20 mA模拟量输出（可配置为任意组分浓度或计算指标），方便接入DCS或PLC系统。
2.在线红外分析系统的结构组成

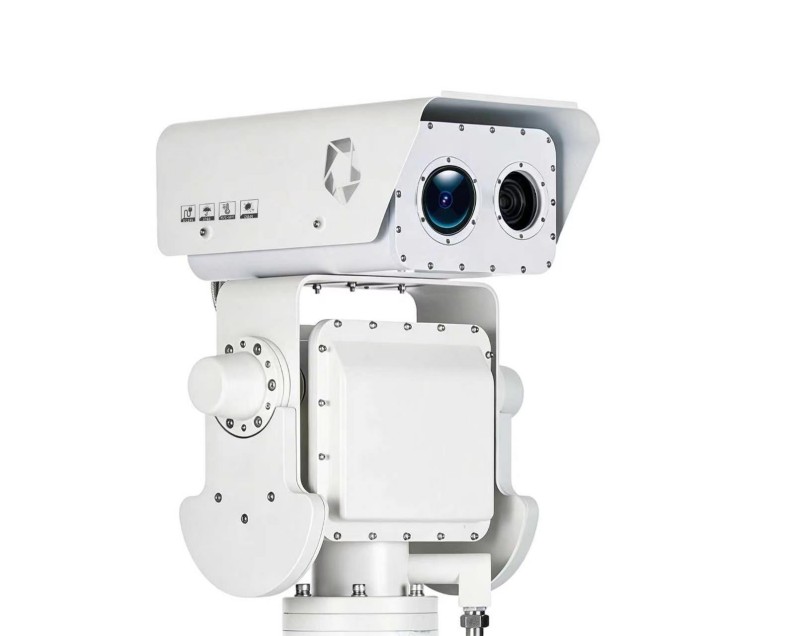

在线红外分析系统的结构组成与拉曼系统类似，亦采用主机-探头分离架构。主机核心为红外光谱仪、智能云台及嵌入式计算机系统。现场摄像机通过光纤或光导缆与主机相连。
拉曼系统不同的是，红外系统受水分子强吸收干扰，一般不适用于含水样品的直接测量。
3.一次仪表与二次仪表的职能划分
从功能视角，由激光器（或红外光源）、光谱仪、探头及光纤构成的光学检测链路可视作"一次仪表"，其信噪比、重复性和温漂性能直接决定整机的测量稳定性；而嵌入于工控机内的光谱分析软件及定量模型则相当于"二次仪表"，其算法鲁棒性和模型适用性主导了最终的分析精度与抗干扰能力。
四、应用环境及特点
1.部署环境与主机选型
多通道在线拉曼分析仪采用主机与现场采样子站分离的部署方案。一台主机可同时连接若干只现场采样装置（典型配置为4~8通道），光纤最长传输距离可达300 m。现场采样装置属于无源本安设备，可耐受-40~80 ℃环境温度及高压（最高可达20 MPa），无特殊防护要求，可直接置于爆炸性气体危险区域（Zone 1或Zone 2）。
主机柜提供两种型式供选：
标准非防爆柜：适用于安装在安全区域（如控制室、机柜间），当现场与机柜间距离≤300 m时，无需建造分析小屋，大幅降低基建成本。 正压防爆柜：适用于现场无合适安全区域且距控制室较远的情况，需就近建造小型分析小屋，并配置空调及温湿度控制装置，确保主机工作环境为5~40 ℃、相对湿度≤80%。
2.在线拉曼分析仪的突出特点
原位直接测量：采用光纤探头伸入管线或反应器内部，无需复杂的样品预处理系统（如减压、降温、除水、过滤等），避免样品失真和滞后。 超快响应：单次光谱采集时间仅需数秒至数十秒，全流程分析（含模型计算）≤1 min，可实时追踪动态变化。 高效多流路：通过光路切换矩阵实现多个流路顺序或并行测量，无机械切换死区，各流路数据独立输出，显著降低单点投资成本。 绿色无污染：纯光学测量，不使用任何化学试剂、载气或消耗性耗材，不产生废液废气，环境友好。 耐高压耐受：采样探头采用全金属密封结构，蓝宝石窗口可承受30 MPa以上压力，无需减压采样，确保测量值与工艺真实值一致。 长距离光纤传输：利用石英光纤的低损耗特性，实现主机与危险区电气隔离，提升系统安全性，同时便于集中管理。 简易运维：现场采样装置无可动部件、无电路，日常仅需按月擦拭窗口，基本达到免维护级别，可支撑装置长周期连续运行（>3年）。 光谱指纹性强：拉曼谱峰通常尖锐且易于分辨，即便在复杂混合物中，多数组分仍能筛选出独立特征峰，为定量建模提供可靠依据。 模型稳健性好：基于特征峰高的单变量模型或基于特征波段的多变量模型，均具有物理意义明确、过拟合风险低等优势，配合定期校验，模型维护周期可达一年以上。 抗水干扰：水分子的拉曼散射信号极弱，因此拉曼光谱可直接用于水溶液样品的分析，这是其相对于红外光谱的显著优势之一。
3.在线红外分析仪的特点
在线红外分析仪的特点与拉曼既有共性也有差异。
五、选用注意事项
在工程选型与投用过程中，需特别关注以下事项：
1.防爆与防护等级适配
应根据应用现场的气体爆炸危险区域划分（如GB 50058）及粉尘环境，正确选择主机防爆型式（Ex p或Ex d）及采样装置的防爆认证（Ex ia本安），同时确保外壳防护等级不低于IP65以应对冲洗或雨淋。
2.样气化学兼容性
若样气中含有可与被测组分发生化学反应的活性物质（如酸性气体、卤素、氧等），应在采样管线前端增设选择性吸收塔或阻液器，避免因反应导致被测物浓度真实变化，同时防止反应产物在光学窗口表面结垢沉积。
3.颗粒物与液滴干扰
气流中夹带的固体粉尘或液滴会引发额外的米氏散射及光强衰减，不仅降低拉曼信号强度（影响测量信噪比），还可能造成光纤耦合效率波动。建议在采样口加装烧结金属过滤器（孔径≤2 μm）或除雾器，确保样气洁净度符合要求。对于高含尘工艺，可选用吹扫型探头，采用惰性气体正压保护窗口免受污染。
4.温度与压力补偿
拉曼散射截面随温度变化略有改变，若工艺温度波动较大，建议在模型中引入温度校正因子，或在采样点安装测温元件，进行实时补偿。
5.光纤弯曲半径管理
现场敷设光纤时应注意最小弯曲半径（通常≥50 mm），避免过度弯折导致光损耗增大或纤维断裂，同时做好机械防护及防鼠咬措施。
6.拉曼与红外技术的选型权衡
在项目初期技术选型时，应根据被测物质特性合理选择。若待测组分主要为非极性键或同核分子（如C=C、S-S、O₂、N₂等），或样品为水溶液体系，应优先考虑拉曼光谱技术；若待测组分主要为极性官能团（如羟基、羰基、羧基等），且样品不含水或可通过预处理除水，则红外光谱技术是成熟可靠且成本更优的选择。对于复杂体系，可考虑两种技术联合使用，实现信息互补。
六、拉曼光谱仪的应用领域
尽管拉曼光谱在线分析技术大规模工业化应用起步较晚，但其无需预处理、快速、多组分同时测量的独特优势正推动其在炼油、化工、煤化工、钢铁及天然气等领域的迅速普及。典型应用场景包括：
1.石油化工分离过程监控
用于吸附分离塔（如模拟移动床工艺）、精馏塔和萃取塔等设备的液相物料组成实时监测，典型工况包括PX/EB/MX/OX混合芳烃的分离效率判定、馏分切换控制等。
2.化学反应过程跟踪
适用于各类连续或间歇式液相反应器（如加氢、氧化、聚合、酯化等），可实时测量反应物消耗速率、中间体积累程度及产物生成曲线，从而精准判断反应转化率、选择性及最佳终点时间，为先进过程控制（APC）提供关键输入。
3.产品调和与质量快速评定
在石脑油、汽油、航煤、柴油及芳烃等产品的调和管线或成品罐区，通过拉曼光谱快速预测烯烃含量、芳烃含量、苯含量及研究法辛烷值（RON）、马达法辛烷值（MON）等质量参数，替代传统耗时的小型化验分析。
4.煤化工过程气体全组分分析
在煤气化、变换、甲醇合成、合成天然气（SNG）、BDO（1,4-丁二醇）及乙二醇等工艺中，可同时测定原料气及循环气中的H₂、CO、CO₂、CH₄、C₂⁺烃类及微量杂质，响应速度远优于气相色谱仪，且无需载气和色谱柱切换。
5.钢铁冶炼气氛监测
用于高炉炉顶煤气、转炉烟气及加热炉烟气中的CO、CO₂、O₂、N₂及CH₄含量连续测量，辅助燃烧优化和节能减排控制。
6.天然气质量检测
在天然气输气站、液化工厂及城市门站，可快速提供天然气全组分分析（C₁~C₆⁺烃类、N₂、CO₂、H₂S等），同时计算热值、沃泊指数等贸易结算指标，满足GB/T 13610等标准要求。
7.新兴领域拓展
随着光纤探头技术和光谱数据库的完善，拉曼分析正逐步拓展至生物发酵、制药结晶、聚合物挤出、环境监测及食品安全等新兴行业，展现出广阔的应用前景。
七、红外光谱在化工行业中的典型应用
1.原油及油品快速评价
近红外光谱分析技术已在石化领域得到广泛应用，涵盖原油快速评价、石脑油烃组成分析、汽油辛烷值在线检测、柴油十六烷值预测、重油性质分析等。石油产品多以碳氢化合物为主，这些化合物中含氢基团的倍频及组合频吸收正好位于近红外光谱范围（700~2500 nm）内，使得近红外光谱与油品组成和物性具有良好的关联性。中红外光谱技术已广泛应用于化工行业泄漏探测，红外光谱范围（3000~14000 nm）。
2.聚烯烃产品质量控制
近红外光谱技术已成功应用于聚烯烃生产过程中的产品质量监控。
3.反应过程实时监控
在线FTIR红外光谱分析仪通过ATR探头直接插入反应釜内部，对反应液进行连续、自动的原位采样分析，无需中断反应。该技术可准确提供反应历程、反应起点、终点、转化率等重要信息，广泛应用于化学和制药领域的反应实时监控与机理研究。
4. VOCs与大气污染物监测

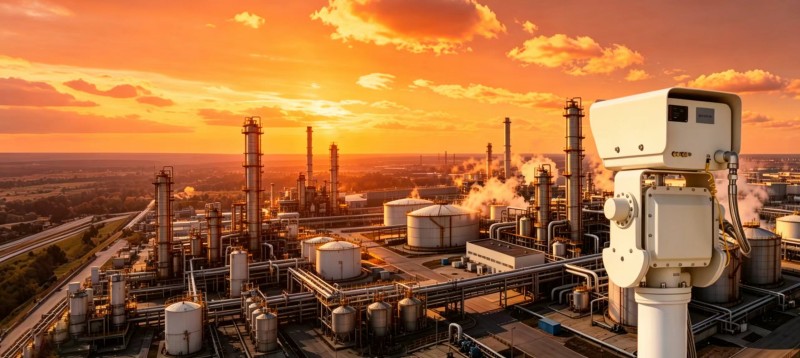

红外光谱技术已用于石化行业VOCs（挥发性有机化合物）处理装置的在线监测，光谱分辨率可达1 cm⁻¹，测量速度不小于每秒1条光谱。开放光路FTIR（OP-FTIR）技术还可实现化工园区污染气体的实时监测与精准溯源。被动式红外光谱遥测技术已应用于大型石化园区的危险气体监测，可有效解决传统监测方式监测半径小、难以全覆盖的问题。
5.先进过程控制与实时优化融合
随着智能工厂建设的推进，近红外光谱分析技术已与先进过程控制（APC）、实时优化（RTO）系统在多个石化装置中实现深度融合应用。
八、结语
拉曼光谱擅长非极性键、水溶液及含同核分子的体系分析，红外光谱则在极性官能团识别、油品评价及气体监测方面具有成熟的技术积累和广泛的应用基础。在实际工程中，应根据被测对象特性、样品状态及分析需求，合理选择单一技术或联合使用两种技术，以实现最佳的分析效果与投资回报。
